ArtCAM Pro 5.5 User Guide


Ellipse (Эллипс) Cone (Конус)


В качестве исходного рельефа используйте рельеф замка из предыдущего раздела. Вы можете наложить текстуру кирпича на существующий рельеф замка. Полностью создание рельефа замка описано в разделе "Рельеф, Полученные Поворотом Профиля" Занятия 1 - Криволинейные Профили.

1. Сделайте вид Castle View3 текущим видом и установите красный цвет как Primary Colour (Первичный Цвет). Затем нажмите иконку Texture Relief (Текстуры по Рельефу) на инструментальной панели Relief Editing (Редактирование Рельефа).

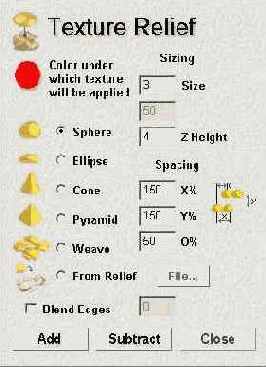

Texture Relief (Текстуры по Рельефу)

2. Выберите опцию From Relief (Из Рельефа).

3. Нажмите кнопку File (Файл).

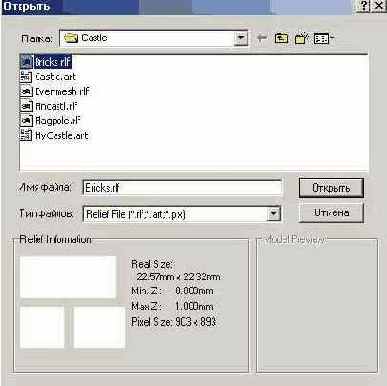

4. Из директории Examples/Castle выберите файл Bricks.rlf.

5. Задайте для определения размеров кирпича следующие значения Width (Ширина) - 1, Height (Высота) - 0.988 и Z Height (Предел по Z) - 0.1.

6. Задайте в области Texture Spacing (Расположение Текстуры) следующие значения: Х% - 99.5, Y% - 99.5 и О% - 0.

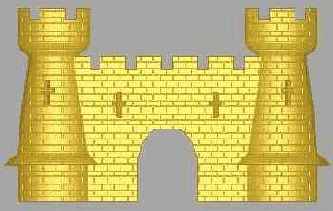

7. Щелкните по кнопке Add (Добавить), чтобы получить законченный рельеф.

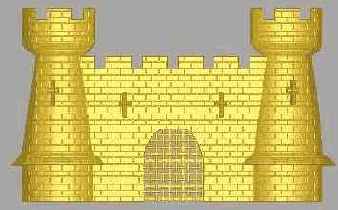

8. Теперь создайте опускающуюся решетку на крепостных воротах. Сделайте текущим вид Castle View2, установите в качестве Primary Colour (Первичный Цвет) коричневый цвет и используйте файл Evenmesh.rlf, находящийся в директории Examples/Castle, в качестве Texture File (Файла Текстуры).
