Импортирование Сканированного Файла

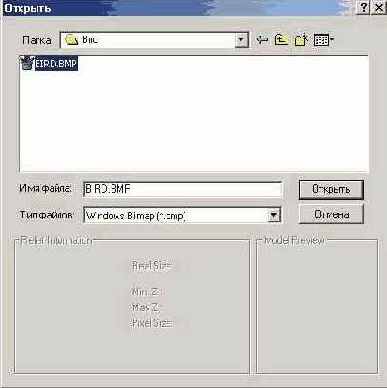

Сначала необходимо импортировать сканированный рисунок с птицей в АrtСАМ. Из меню File (Файл) выберите Open (Открыть). Появится диалоговое окно.

Перейдите в каталог где находятся файлы с примерами (в этом случае Examples/Bird). В списке Files of Type (Тип Файлов) выберите Windows Bitmap (*.bmp). В поле File Name (Имя Файла) введите bird.bmp.

Основные Принципы

Перед тем, как начать работать с изображением, необходимо выработать основные принципы построения рельефа. Имеются три основных области:

1. Тело птицы.

2. Ветки.

3. Листья.

В общем случае белые области должны быть самыми выступающими областями рельефа, то есть они должны возвышаться над основными поверхностями. Например, прожилки листьев должны выступать над поверхностью листьев. В двух местах необходимо сделать углубления - на линии разделения клюва и на нижней части птицы для имитации оперения. Сечение рельефа веток и тела птицы будет круглым. Если для листьев также задать круглое сечение, они будут слишком выпуклыми. В этом случае можно применить ограничение но высоте.
