ArtCAM Pro 5.5 User Guide


Назначение Формы Рельефа


Фирмы рельефа назначается для цветов в оном виде, а затем к ним добавляются профили, назначенные в следующем виде.

1. Сделайте вид Leaves and Main Body:1 текущим, щёлкнув по названию мышкой, либо выбрав 2 Leaves and Main Body:1 в меню Window (Окно).

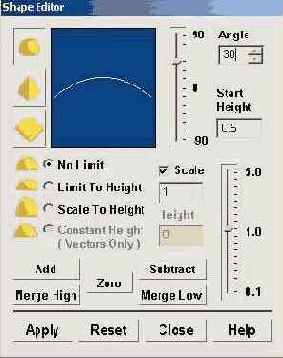

2. Сделайте двойной щелчок левой кнопкой мыши по темно-синей области. Появится диалоговое окно Shape Editor (Редактор Формы). Это диалоговое окно можно также открыть выбрав  опцию Shape Editor (Редактор Формы) в меню Colour (Цвет).

3. Задайте нужное сечение. Для тела птицы предлагаются следующие атрибуты:

Profile (Профиль): Round (Круглый),

Scale (Коэффициент Масштабирования): 1,

Start Height (Стартовая Высота): 0.5,

Angle (Угол): 30,

Region Height (Ограничение Высоты): No Limit (Без Ограничения).

4. После задания всех значений нажмите на кнопку Apply (Применить). Значения сохраняются, но рельеф еще не вычисляется.

5. Повторите эту операцию для двух других цветов. Выбор цвета в цветовой палитре делает его текущим в открытом диалоговом окне Shape Editor (Редактор Формы). Предлагаемые атрибуты профиля можно найти в файле birdO5.art, а также в таблице, приведенной ниже. Все эти значения вводятся для вида Leaves and Main Body:1, после чего будет выполнено вычисление рельефа.
