Что такое - вектор?

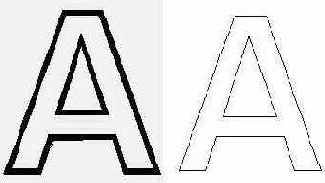

Векторы (так же называемые контурами) - альтернативный метод представления границ объекта. Компьютер представляет эти изображения как математические формулы, описывающие длину, угол и кривизну каждого объекта. Это делает их чрезвычайно гибкими и позволяет быстро управлять объектами и изменять их так, как требуется. Вектора не требуют сетки и не зависят от растровой разрешающей способности. Так как векторы описываются математическими формулами, ArtCAM может непосредственно использовать их для построения траектории механической обработки и создания трехмерных форм. Вектора идеальны для создания гладких элементов» например, таких как текст. Следующий пример показывает растровую букву "А" и ее векторный эквивалент. Векторная буква не только выглядит более гладкой, но и может непосредственно использоваться для задания траектории движения инструмента при механической обработке.

ArtCAM может читать файлы, содержащие вектора, в следующих форматах:

  • Двухмерные файлы AutoCAD (.dxf),

  • Файлы Postscript (.eps),

  • Файлы Adobe Illustrator (.aj),

  • Файлы Windows Metafiles (.wmf).

Для загрузки векторного файла выберите File - Import - Import Vector Data (Файл - Импорт - Импорт Векторов) из верхней строки меню. Помните, что импортировать можно только в предварительно созданный проект.
