ArtCAM Pro 5.5 User Guide


Редактор Формы


Сейчас Вы имеете несколько растровых областей, окрашенных в разные цвета, далее Вы должны определить для каждого цвета свою трехмерную форму.

1. Назначьте в качестве Первичного Цвета красный цвет.

2. Выберите меню Colour (Цвет).

3. Выберите опцию Shape Editor (Редактор Формы).

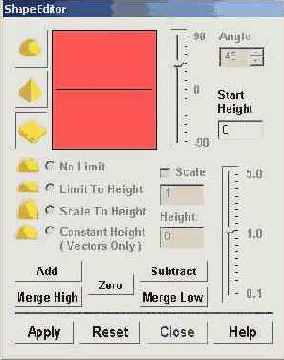

Появится диалоговое окно Shape Editor (Редактор Формы). Есть более быстрый способ вызвать это диалоговое окно - двойной щелчок по красному цвету на Цветовой Палитре.

По умолчанию задана плоскость на нулевой высоте.

1. Щелкните по иконке Round profile (Круглый профиль).

2. Остальные значения оставьте по умолчанию и нажмите кнопку Apply (Применить).

Цветовая Палитра изменилась, как было задано в диалоговом окне Shape Editor (Редактор Формы).

3. Нажмите кнопку Close (Закрыть).
