Задание Размера Модели


Когда Вы начинаете новый проект - командой File - New (Файл - Новый) или иконкой New Model (Новая Модель), мажете задать число пикселей в рельефе и реальный размер изображсния в миллиметрах или дюймах. Делая это, Вы устанавливаете размер пикселя.

New Model (Новая Модель)

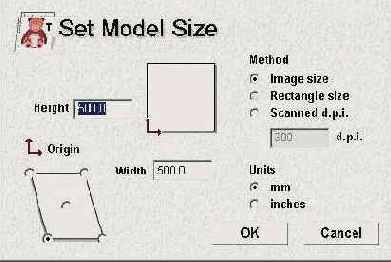

Если Вы создаете новое изображение посредством команды File - New (Specify Pixel Size)айл - Новый (Задать Размер в Пикселях)), то можете задавать размер изображения в пикселях, но не в реальных единицах измерения. Это означает, что хотя Вы задали число пикселей для растрового изображения и трехмерного рельефа, ArtСАМ должен знать реальный размер (миллиметры или дюймы) того рельефа, который будет создан. Например, это будут квадратные дюймы или квадратные миллиметры? Для того чтобы задать реальные значения изображения и рельефа используется диалоговое окно Set Model Size (Задание Размеров Модели).

1. Выберите команду Set Size... (Задать Размер...) из меню Model (Модель).

Требуемые значения вводятся в поле Height (Высота) и Width (Ширина).

2. Введите 25 мм (или 1 дюйм).

3. Нажмите кнопку ОК.

Эти действия означают, что будет создан рельеф со стороной квадрата 25 мм в основании.

Сейчас Вы задали размеры для создаваемого рельефа и можете приступить к рисованию простых двухмерных растровых областей, которые будут использоваться для создания трехмерного рельефа.



1. Выберите иконку Brush (Кисть).

Paint (Рисовать)

2. Установите размер кисти на 35.

3. Назначьте красный цвет Первичным Цветом, щелкнув по нему в палитре цветов.

4. Нарисуйте букву S в верхнем левом углу листа

5. Нажмите иконку Create ellipse (Создать эллипс) и нарисуйте векторный эллипс рядом с буквой S.

Create ellipse (Создать эллипс)

6. Назначьте синий цвет Первичным Цветом.

7. Нажмите иконку Flood fill vector (Залить вектор) для создания области растра в виде эллипса синего цвета.

Flood fill vector (Залить вектор)

8. Нажмите иконку Create rectangle (Создать прямоугольник) и нарисуйте контур прямоугольника ниже буквы "S" и эллипса.

9. Назначьте зеленый цвет Первичным Цветом.

10. Нажмите иконку Flood fill contour (Залить контур) для создания прямоугольной области растра зеленого цвета.

Flood fill vector (Залить вектор)

Ваш экран должен выглядеть как показано на приведённом ниже рисунке.
